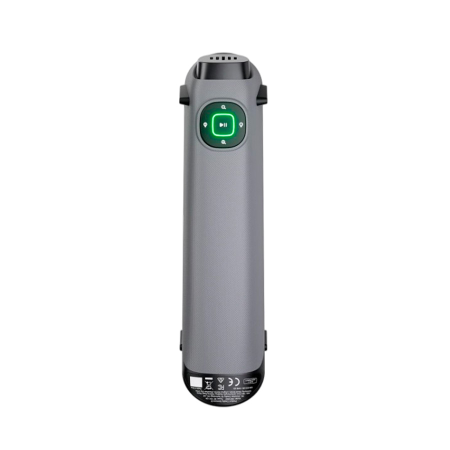

3D-сканер Creality Sermoon S1

Компактный гибридный сканер Creality Sermoon S1

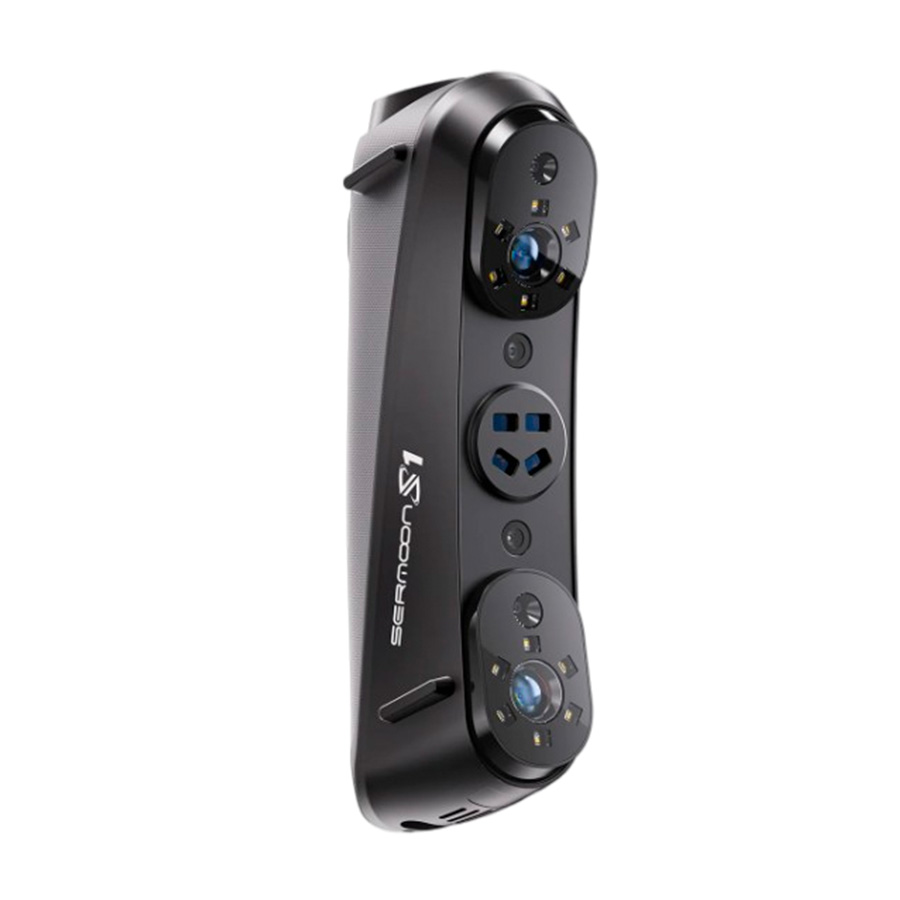

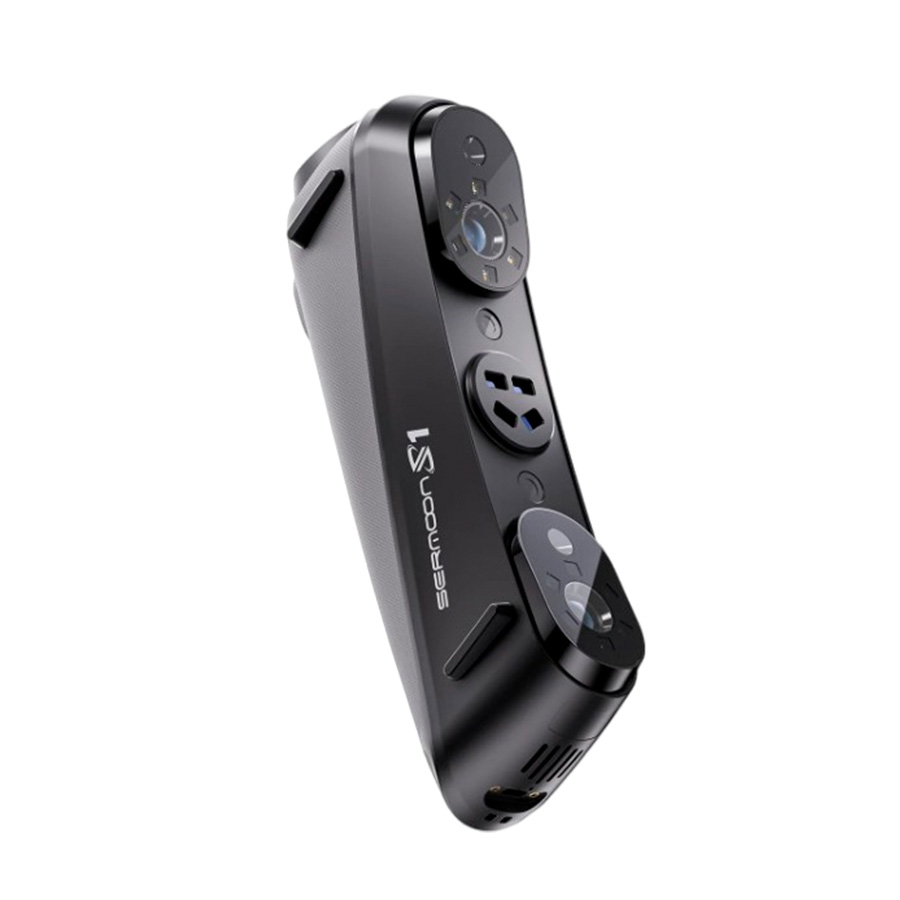

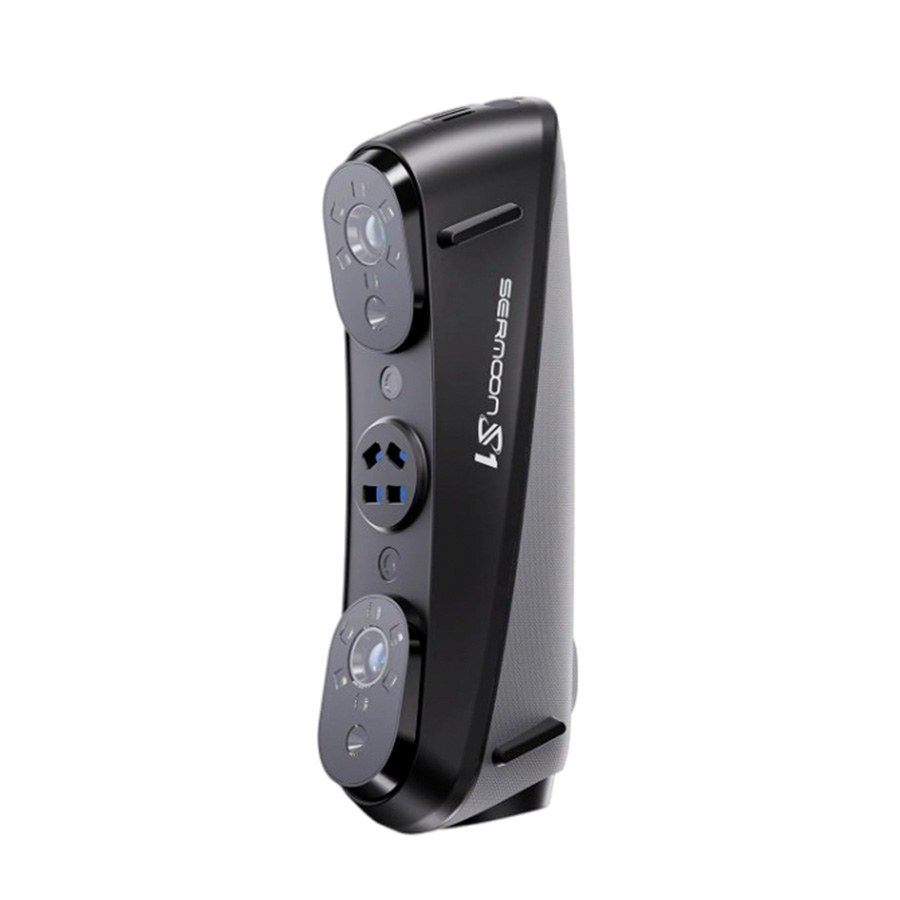

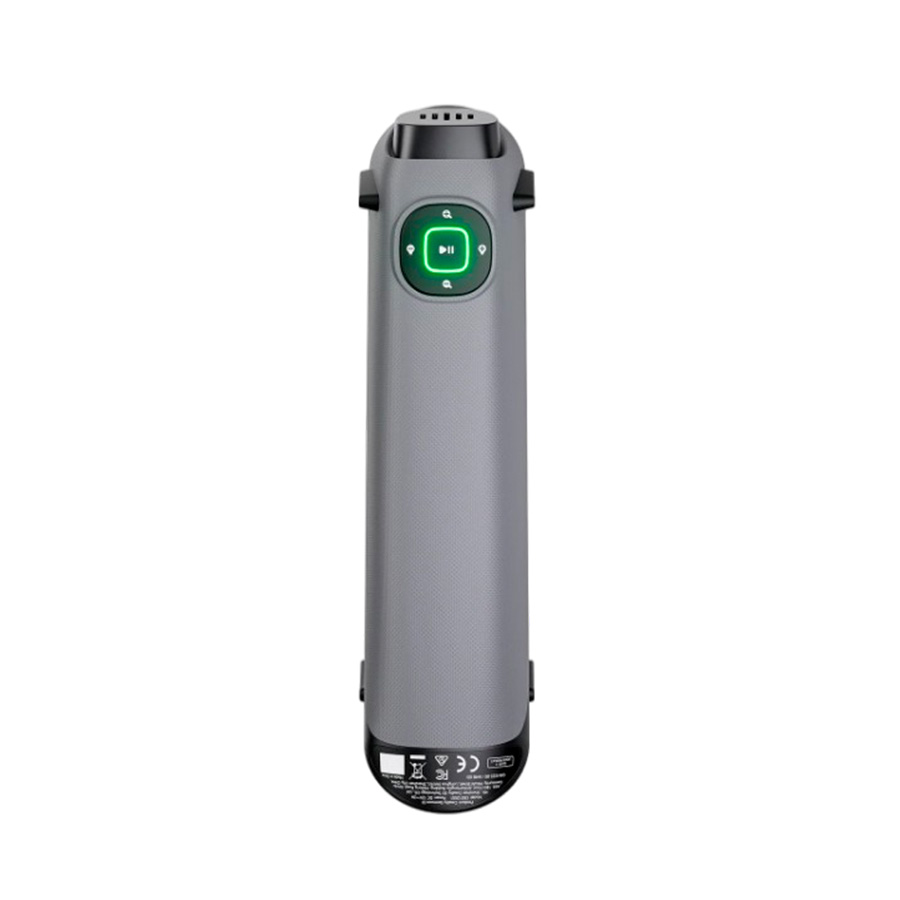

Creality Sermoon S1 представляет собой портативный ручной 3D-сканер гибридного типа, сочетающий технологии лазерного и инфракрасного сканирования. Устройство имеет компактные габариты 225×53×76 мм и вес всего 508 граммов, что позволяет комфортно работать одной рукой в течение длительного времени без утомления. Сканер предназначен для широкого спектра задач — от промышленного реверс-инжиниринга до медицинского сканирования и творческих проектов.

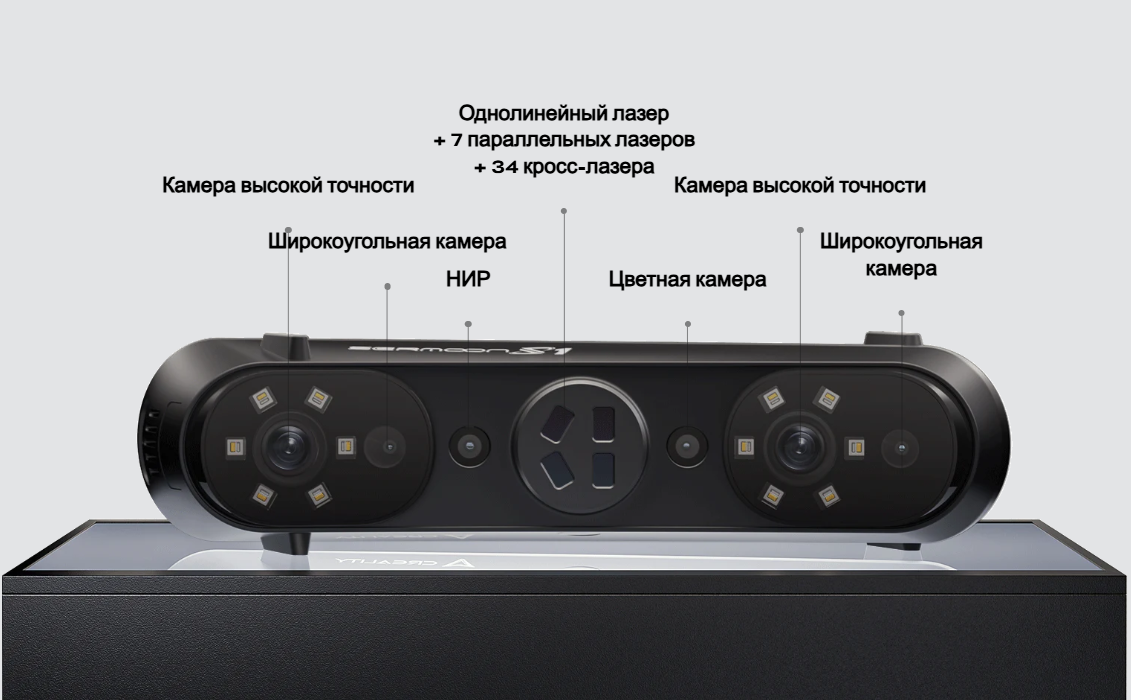

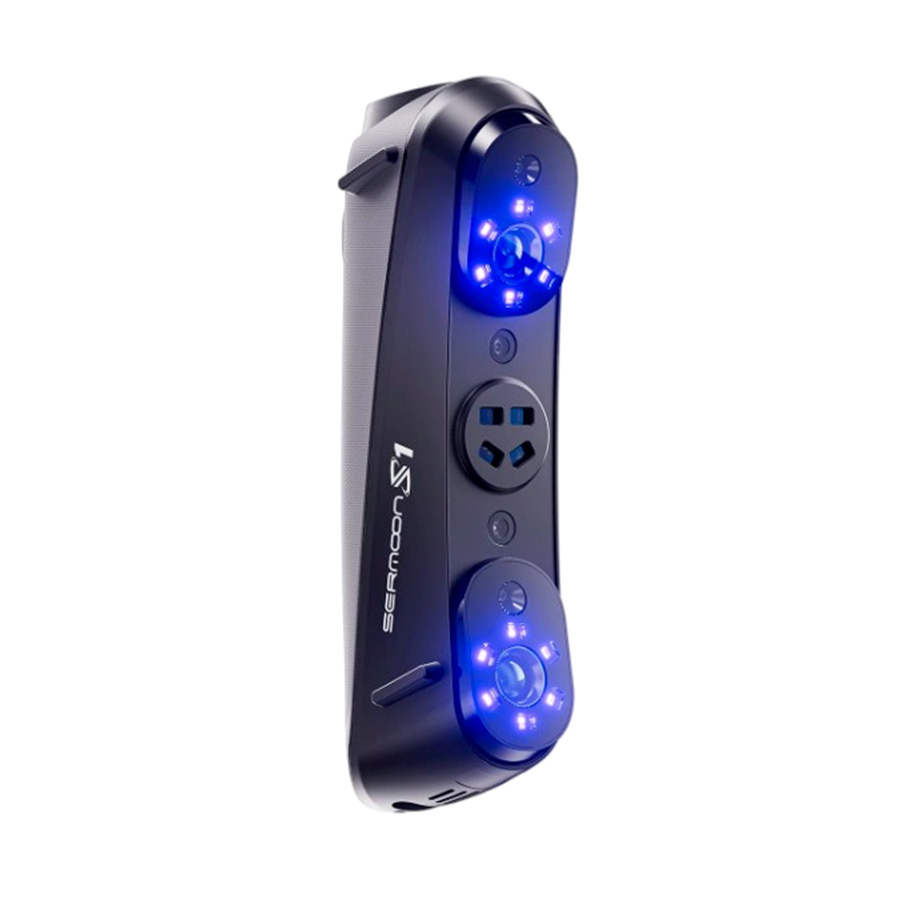

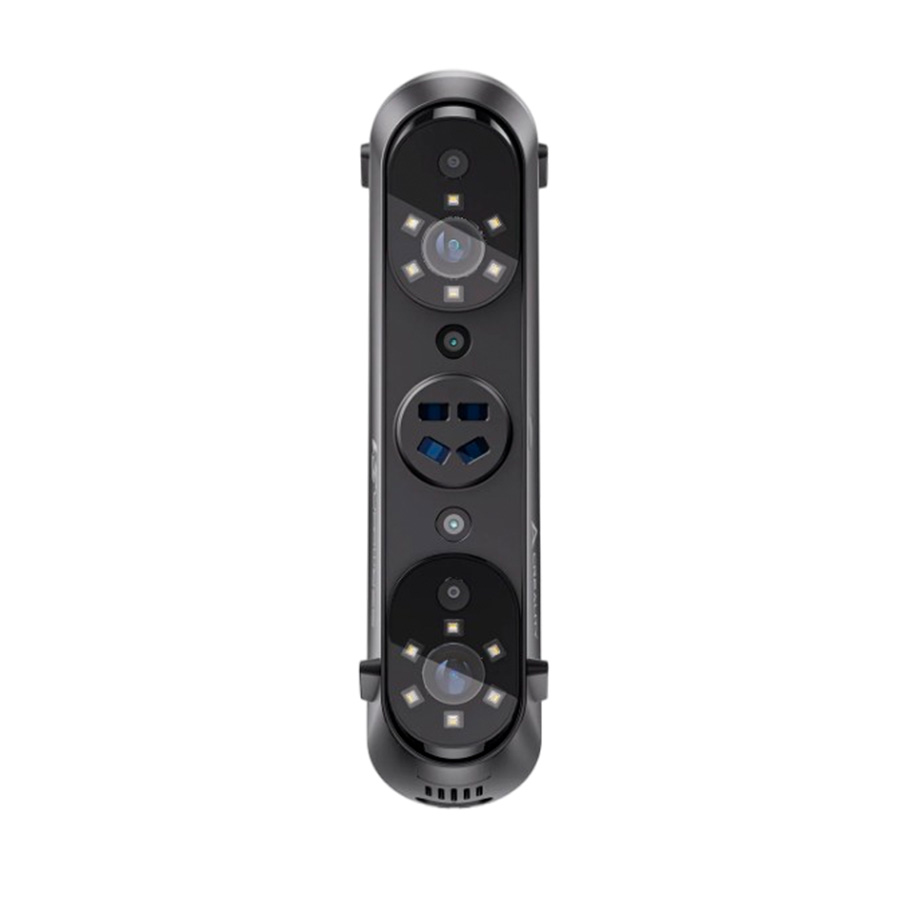

В основе устройства лежит оптическая гибридная система с четырьмя источниками света: одна синяя лазерная линия для сканирования глубоких отверстий, семь параллельных синих лазерных линий для режима высокой точности, 34 перекрестных синих лазерных линий для высокоскоростного сканирования и инфракрасный подсвет (NIR) для сканирования людей и объектов с текстурами. Такое разнообразие режимов позволяет адаптироваться к любым типам поверхностей и задачам без использования маркеров или матирующих спреев.

Точность и разрешение сканирования

Точность сканирования в лазерных режимах достигает 0.02 мм, что соответствует профессиональному уровню оборудования. Объемная точность составляет 0.02 мм + 0.08 мм/м при работе с лазером. В инфракрасном режиме точность снижается до 0.075 мм, а объемная точность до 0.075 мм + 0.1 мм/м, что компенсируется безопасностью для биологических объектов и способностью захватывать текстуры без использования лазерного излучения.

Разрешение сканирования регулируется в зависимости от выбранного режима и требуемой детализации. В лазерных режимах доступно разрешение от 0.05 до 2 мм, в инфракрасном — от 0.1 до 2 мм. Пользователь может выбирать максимальную детализацию для мелких объектов или снижать разрешение для ускорения процесса при работе с крупными формами. Высокоточная стеклянная калибровочная плата, входящая в комплект, обеспечивает эталонную калибровку перед началом работы и периодическую проверку точности.

Минимальная зона сканирования составляет 205×147 мм, что позволяет захватывать небольшие объекты с высокой плотностью точек. Максимальная зона сканирования достигает 1245×754 мм, обеспечивая быстрое покрытие крупных поверхностей за один проход. Такой широкий диапазон зон захвата делает Sermoon S1 универсальным инструментом для работы с объектами различных размеров.

Скорость измерений и производительность

Максимальная скорость сканирования достигает 4 600 000 точек в секунду, что является одним из лучших показателей в своем классе. Высокая производительность позволяет быстро собирать данные об объекте, сокращая общее время работы и повышая эффективность труда. Даже при сканировании крупных объектов, таких как автомобили или промышленное оборудование, процесс занимает минимальное время без потери качества.

Интеллектуальный алгоритм температурной компенсации обеспечивает стабильность измерений во время длительной работы. При изменении температуры окружающей среды или нагреве электронных компонентов система автоматически корректирует показания, сохраняя заявленную точность на протяжении всего сеанса сканирования. Это особенно важно при работе на улице или в неотапливаемых помещениях, где температура может колебаться в широких пределах.

Режимы сканирования и их применение

Режим с одной синей лазерной линией предназначен для сканирования глубоких отверстий, пазов и труднодоступных участков. Одиночный луч проникает в узкие полости, куда не могут попасть перекрестные линии, обеспечивая полный захват геометрии даже в самых сложных местах. Рабочее расстояние в этом режиме составляет 200–600 мм, что позволяет удобно позиционировать сканер относительно объекта.

Режим с семью параллельными синими лазерными линиями обеспечивает высокую точность сканирования детализированных объектов. Параллельные линии с малой толщиной позволяют захватывать мелкие элементы рельефа, острые кромки и сложные органические формы с точностью до 0.1 мм. Рабочее расстояние варьируется от 150 до 400 мм, зона сканирования оптимальна для средних по размеру объектов, требующих детальной проработки.

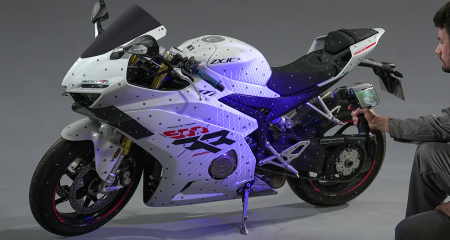

Режим с 34 перекрестными синими лазерными линиями предназначен для высокоэффективного сканирования крупных объектов. Перекрестная структура лучей позволяет захватывать геометрию с разных направлений одновременно, максимально используя скорость измерений. Рабочее расстояние составляет 200–600 мм, что обеспечивает комфортную работу с автомобилями, скульптурами, архитектурными элементами и промышленным оборудованием.

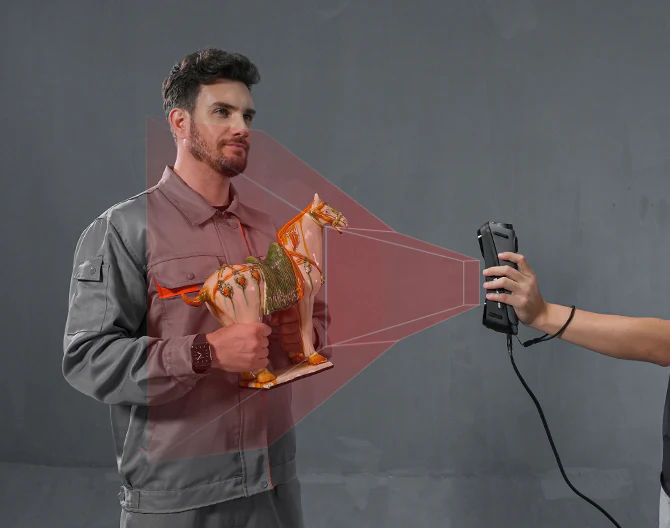

Инфракрасный режим (NIR) используется для сканирования без маркеров, а также для оцифровки людей и объектов с цветными текстурами. Инфракрасный свет безопасен для глаз и кожи, что позволяет проводить сканирование лица и тела без ограничений. Рабочее расстояние в этом режиме расширено до 200–1200 мм, зона захвата максимальна, что особенно удобно при сканировании людей в полный рост.

Методы позиционирования и отслеживания

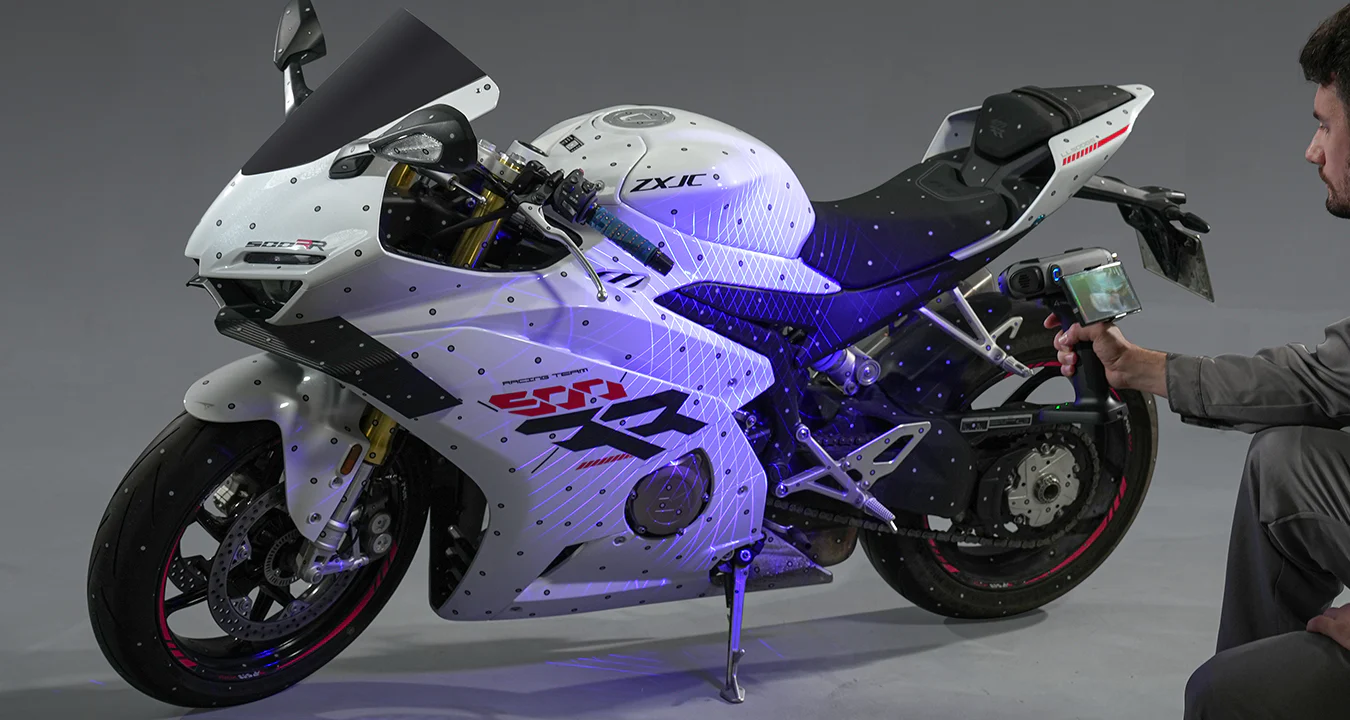

Creality Sermoon S1 поддерживает три метода позиционирования: по маркерам, по геометрии и по текстуре. Позиционирование по маркерам используется для объектов со слабовыраженной геометрией или при необходимости максимальной точности — маркеры наклеиваются на поверхность или размещаются вокруг объекта, и сканер отслеживает их положение в пространстве. Метод по геометрии позволяет работать без маркеров на объектах с выраженным рельефом, используя естественные особенности поверхности для ориентации.

Позиционирование по текстуре задействует визуальные особенности поверхности — рисунок, цвет, контрастные переходы — для отслеживания положения сканера. Этот метод особенно эффективен при работе с объектами, имеющими сложную окраску или естественные текстуры, такие как дерево, камень или ткани. Комбинация всех трех методов обеспечивает надежное отслеживание в любых условиях и с любыми типами поверхностей.

Области применения и практические возможности

В промышленности и реверс-инжиниринге Sermoon S1 используется для оцифровки деталей, создания чертежей по существующим образцам и контроля качества готовой продукции. Высокая точность 0.02 мм позволяет фиксировать отклонения в пределах допусков и создавать точные цифровые копии для последующего воспроизводства. Возможность сканирования черных и блестящих поверхностей без нанесения спреев значительно ускоряет рабочий процесс и снижает стоимость подготовительных операций.

В медицине и антропологии инфракрасный режим сканирования обеспечивает безопасную оцифровку пациентов для создания индивидуальных ортопедических изделий, протезов, корсетов и хирургических шаблонов. Способность работать без маркеров и захватывать текстуру кожи повышает точность подгонки и комфорт пациентов. В стоматологии сканер применяется для создания цифровых моделей челюстей и зубных рядов, заменяя традиционные слепочные массы.

В дизайне, искусстве и образовании Sermoon S1 открывает новые возможности для творчества. Художники и скульпторы могут оцифровывать свои работы для тиражирования или дальнейшей обработки в цифровых средах. Дизайнеры интерьеров используют сканер для захвата существующих пространств и объектов при проектировании. В образовательных учреждениях устройство служит инструментом для изучения 3D-технологий, реставрации и археологии, позволяя студентам работать с реальными объектами и создавать их цифровые копии.
