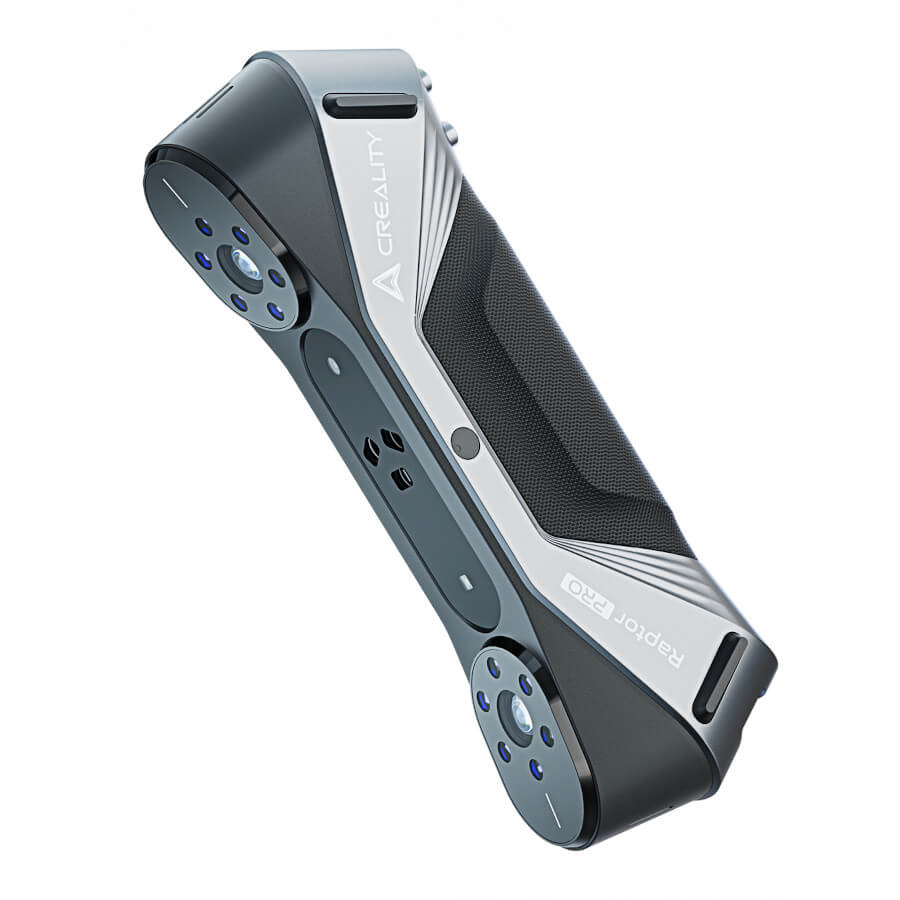

3D-сканер Creality Raptor Pro

Точность и оптическая система

Точность сканирования в лазерных режимах достигает 0.02 мм, что соответствует профессиональному классу оборудования. Объемная точность составляет 0.02 мм+0.08 мм/м при работе с синим лазером. В инфракрасном режиме точность снижается до 0.075 мм, а объемная точность до 0.75 мм+0.01 мм/м, что компенсируется безопасностью для биологических объектов и способностью захватывать текстуры. Погрешность сканирования заявлена на уровне 0.02 мм, обеспечивая высокую достоверность получаемых моделей.

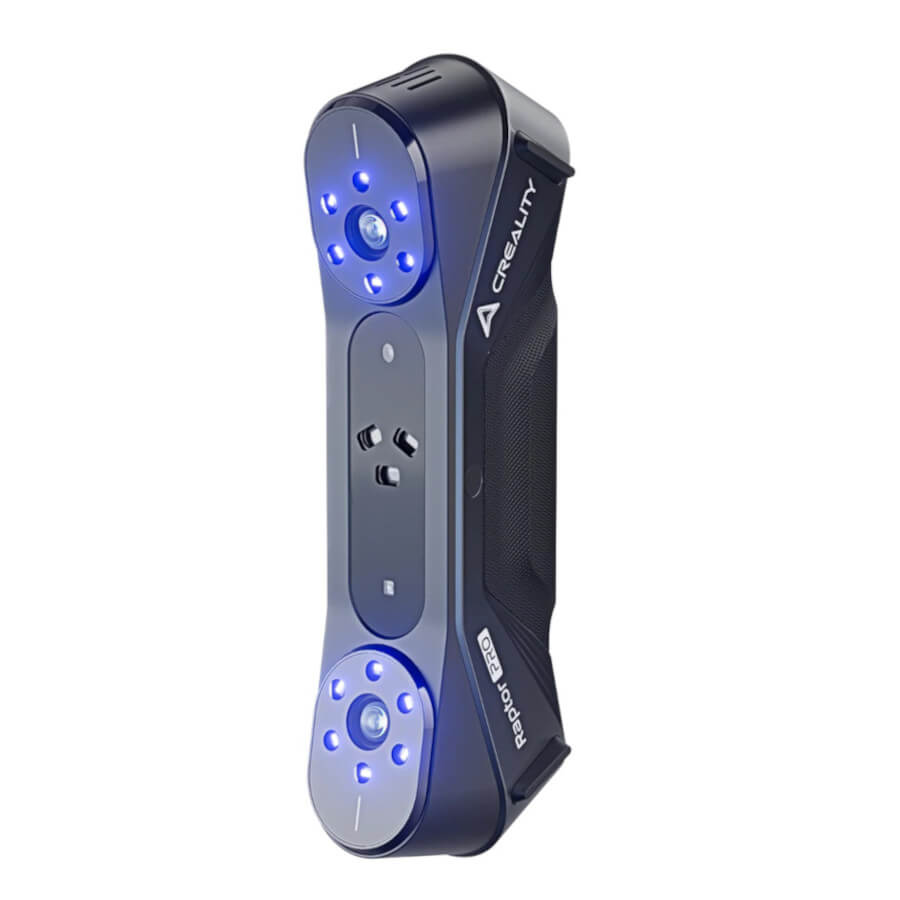

Оптическая система базируется на двух камерах с разрешением 2.3 мегапикселя каждая, работающих синхронно для формирования объемного изображения. RGB-камера высокого разрешения обеспечивает цветное сканирование с созданием полноцветных 24-битных моделей, сохраняющих реалистичную текстуру поверхностей. Источник света представлен синим лазером и инфракрасным подсветом (NIR), переключение между которыми происходит автоматически или вручную в зависимости от выбранного режима.

Гибридная технология сканирования

Creality Raptor Pro представляет собой многофункциональный ручной 3D-сканер, объединяющий технологии синего лазера и инфракрасной структурированной подсветки. Гибридная конструкция позволяет работать с различными типами поверхностей без использования маркеров или матирующих спреев. Устройство оборудовано 22 перекрестными и 7 параллельными синими лазерными линиями, что обеспечивает адаптацию к разным задачам: от быстрого захвата крупных объектов до детализированного сканирования сложных геометрических форм.

Перекрестные лазерные линии предназначены для высокоскоростного сканирования средних и крупных объектов, обеспечивая скорость измерений до 660 000 точек в секунду. Параллельные линии с толщиной всего 0.1 мм активируются в режиме высокой точности и особенно эффективны при работе с краями, острыми углами и геометрически сложными участками. Инфракрасный подсвет (NIR) задействуется для сканирования людей, цветных текстур и объектов с низкой контрастностью, достигая скорости 3 580 000 измерений в секунду при сохранении безопасного воздействия на глаза и кожу.

Зона сканирования варьируется в зависимости от выбранного режима и рабочего расстояния. При использовании 7 лазерных линий на расстоянии 300 мм область захвата составляет 270×170 мм. Режим с 22 лазерными линиями на дистанции 500 мм расширяет зону до 397×190 мм. Инфракрасный режим на расстоянии 1000 мм обеспечивает максимальную область 630×550 мм, что позволяет быстро оцифровывать крупногабаритные объекты без необходимости многократных проходов.

Режимы сканирования и их особенности

Режим с 7 параллельными синими лазерными линиями предназначен для максимально детализированного сканирования небольших объектов со сложной геометрией. Толщина линий 0.1 мм позволяет захватывать мельчайшие элементы, такие как резьба, микрорельеф, острые кромки и тонкие стенки. Скорость измерений в этом режиме составляет 420 000 точек в секунду, рабочее расстояние варьируется от 160 до 400 мм. Режим оптимален для ювелирных изделий, пресс-форм, зубных протезов и других объектов, требующих высокой точности.

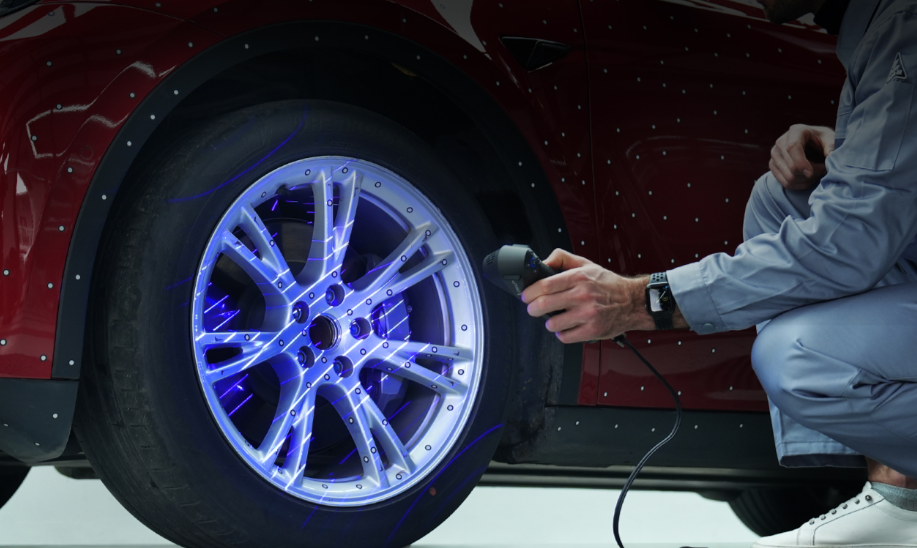

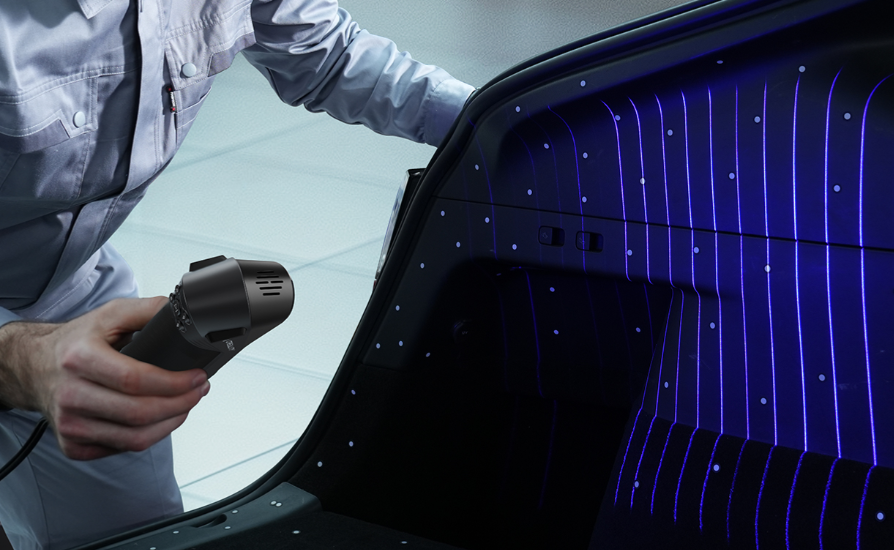

Режим с 22 перекрестными синими лазерными линиями обеспечивает баланс между скоростью и детализацией при сканировании средних и крупных объектов. Перекрестная структура лучей позволяет захватывать геометрию с разных направлений одновременно, сокращая количество проходов и общее время работы. Скорость измерений достигает 660 000 точек в секунду, рабочее расстояние составляет 200–550 мм, зона захвата расширяется до 397×190 мм. Режим рекомендуется для промышленного оборудования, архитектурных элементов, скульптур и автомобильных деталей.

Инфракрасный режим с NIR-подсветом предназначен для сканирования людей, цветных текстур и объектов с низкой отражающей способностью. Специализированный алгоритм улавливает больше нюансов при сканировании лица и тела, включая структуру волос, мимические морщины и естественные переходы цвета кожи. Скорость измерений достигает 3 580 000 точек в секунду, рабочее расстояние — от 170 до 1000 мм, зона захвата — до 630×550 мм. Режим востребован в медицине, антропологии, создании персонализированных аватаров и индустрии развлечений.

Системные требования и совместимость

Для работы с Creality Raptor Pro на операционной системе Windows требуется процессор Intel Core i7 седьмого поколения как минимум, рекомендовано i7 десятого поколения и выше. Видеокарта должна иметь не менее 6 ГБ видеопамяти, рекомендовано 8 ГБ и выше. Оперативная память — минимум 16 ГБ, рекомендовано 32 ГБ. Операционная система — Windows 10 или 11 64-битной версии. Для пользователей macOS поддерживаются компьютеры на процессорах Apple M1, M2, M3 с операционной системой macOS 11.7.7 и выше и 16 ГБ оперативной памяти.

Программное обеспечение Creality Scan поставляется в комплекте со сканером и обеспечивает полный цикл обработки данных: от захвата до экспорта готовой модели. ПО поддерживает форматы файлов OBJ, STL и PLY, совместимые с большинством CAD-систем, программ для 3D-моделирования и слайсеров для 3D-печати. Интерфейс Creality Scan интуитивно понятен и содержит инструменты для автоматического выравнивания сканов, удаления шумов, заполнения пробелов и оптимизации сетки.

Диапазон размеров сканируемых объектов охватывает предметы от 5 мм до 4000 мм, что делает Raptor Pro универсальным инструментом для самых разных задач. Минимальный размер позволяет работать с мелкими деталями и ювелирными изделиями, максимальный — с крупногабаритными объектами, такими как автомобили, мебель или архитектурные элементы. Для объектов размером более 4 метров возможно последовательное сканирование с последующей автоматической склейкой в ПО.

Беспроводная передача и автономность

Сканер оснащен модулем Wi-Fi для беспроводной передачи данных на компьютер или мобильное устройство. Беспроводное соединение обеспечивает свободу перемещения при сканировании крупных объектов и удобство работы в условиях ограниченного пространства. Альтернативно доступно подключение через USB-C для работы в режиме реального времени или при необходимости гарантированной пропускной способности канала. Передача данных осуществляется без потерь и задержек благодаря оптимизированным алгоритмам сжатия.

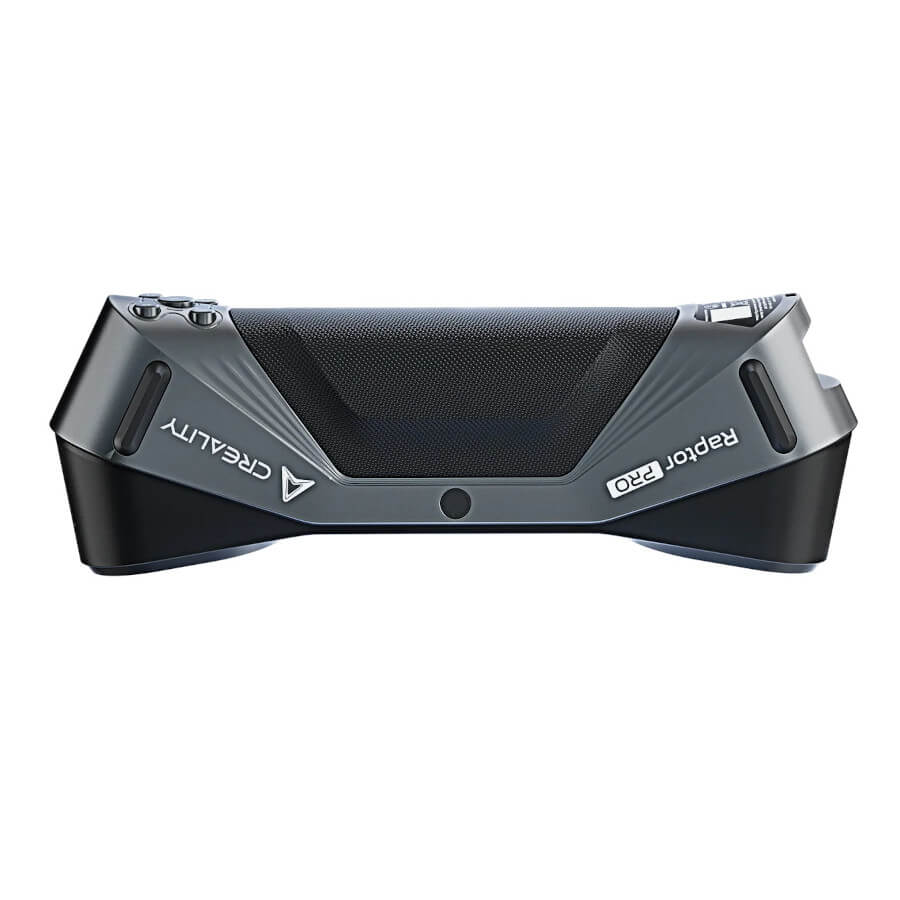

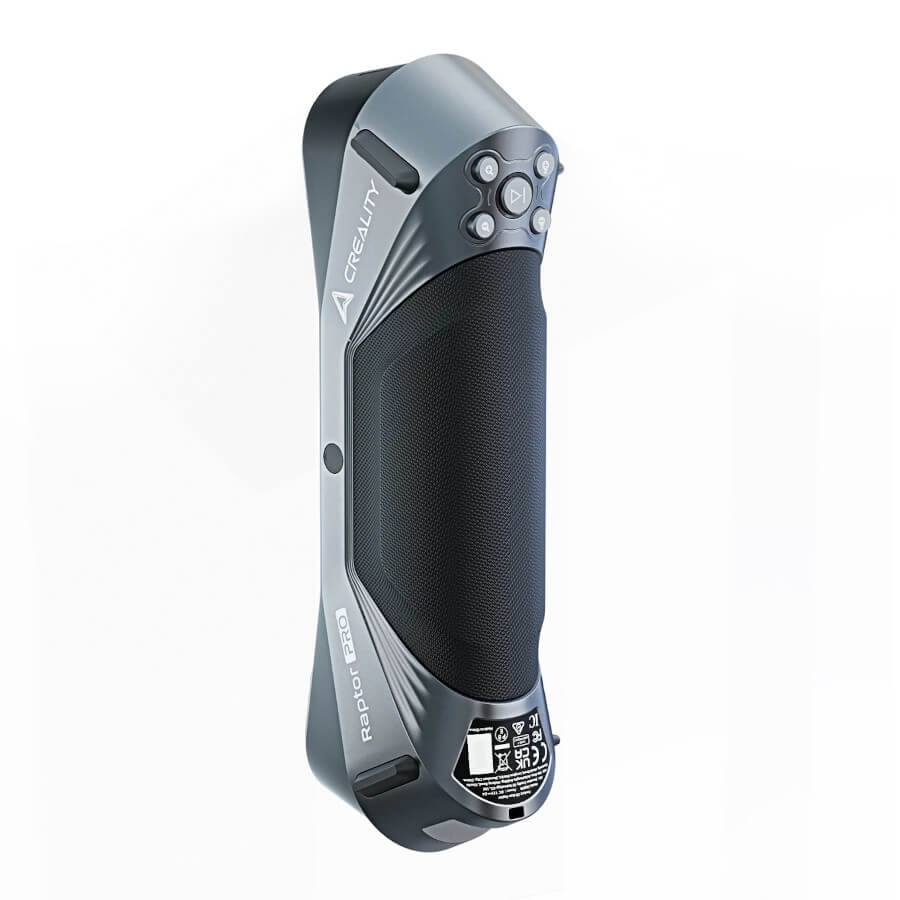

Встроенный аккумулятор обеспечивает автономную работу сканера без подключения к сети. Элемент питания интегрирован в эргономичную рукоятку, что обеспечивает оптимальный баланс и снижает нагрузку на кисть при длительном сканировании. Вес устройства составляет всего 405 граммов, габариты 215×50×74 мм позволяют легко транспортировать сканер в кейсе или рюкзаке. Компактность и малый вес делают Raptor Pro идеальным выбором для выездных работ и полевых исследований.
