3D-сканер Creality CR-Scan Otter

Инновационная оптика и технология сканирования CR-Scan Otter

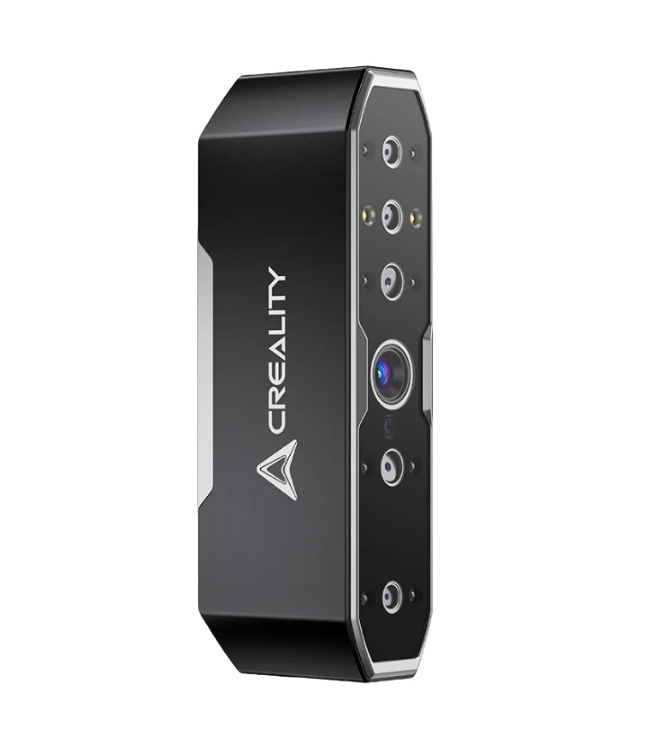

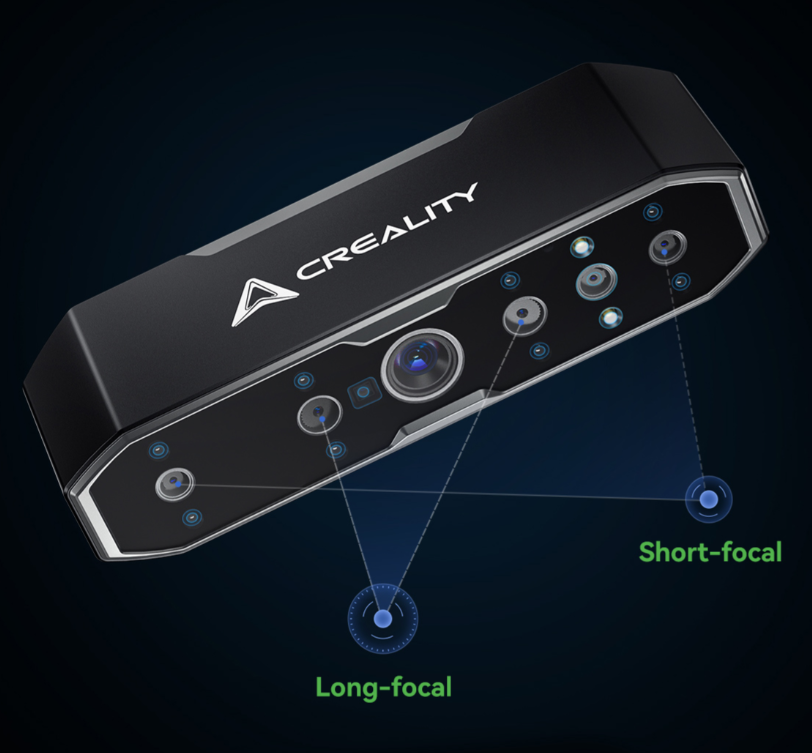

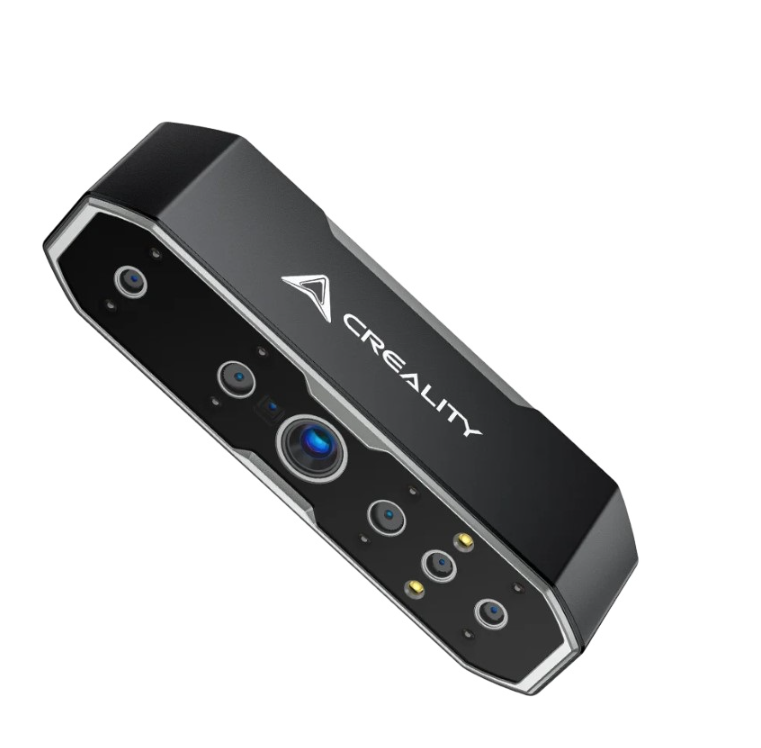

Creality CR-Scan Otter представляет собой ручной 3D-сканер, работающий по технологии оптической структурированной подсветки с использованием инфракрасного излучения. Устройство оснащено четырьмя камерами с разрешением 1920×1200 пикселей каждая, что обеспечивает высокую детализацию захватываемых моделей. Инновационная система стереозрения построена на парных комплектах линз для короткого и длинного фокуса, что позволяет эффективно работать с объектами самого разного размера — от крошечных деталей размером с монету до крупных предметов, таких как автомобили или мебель.

Восемь инфракрасных светодиодов формируют структурированную подсветку, обеспечивающую точное определение глубины и геометрии поверхности. Использование инфракрасного спектра гарантирует безопасность для глаз и кожи человека, что позволяет сканировать людей без каких-либо ограничений. Технология DOE (Diffractive Optical Element) обеспечивает адаптацию к различным условиям освещения — сканер одинаково хорошо работает как в помещении, так и на открытом воздухе при естественном освещении.

Точность и разрешение сканирования

Точность сканирования CR-Scan Otter достигает 0.02 мм, что является выдающимся показателем для ручного сканера данного класса. Такая высокая точность позволяет оцифровывать детали со множеством углов, острых кромок и мелких элементов, сохраняя их геометрию с минимальными отклонениями. Полученные 3D-модели сразу готовы к печати на 3D-принтере, что существенно сокращает время на постобработку в специализированном ПО.

Разрешение сканирования варьируется в диапазоне от 0.05 до 2 мм в зависимости от выбранного режима и размера объекта. Минимальное разрешение 0.05 мм позволяет захватывать мельчайшие детали рельефа, текстуры и особенности поверхности, в то время как более крупное разрешение может использоваться для быстрого сканирования больших объектов без потери необходимой детализации. Гибкость настройки делает сканер универсальным инструментом для самых разных задач.

Максимальная зона сканирования составляет 1350×840 мм, что позволяет захватывать крупные объекты за минимальное количество проходов. Рабочее расстояние до объекта варьируется от 110 до 1000 мм, давая оператору свободу выбора удобной позиции без необходимости приближаться вплотную или отходить на большое расстояние. Диапазон размеров объектов начинается от 10×10×10 мм, что позволяет работать даже с очень мелкими предметами.

Работа со сложными поверхностями и без маркеров

Одним из ключевых преимуществ CR-Scan Otter является способность сканировать металлические и черные объекты без предварительного нанесения матирующего антибликового спрея. Благодаря использованию восьми инфракрасных источников света и специальным алгоритмам обработки, сканер эффективно работает с автомобилями, деталями, шинами и другими подобными объектами, которые традиционно создают проблемы для оптических систем. Это значительно ускоряет процесс подготовки к сканированию и исключает необходимость очистки объекта от остатков спрея после завершения работы.

Для достижения максимальной точности сканирования предусмотрен режим работы со светоотражающими маркерами. В этом режиме сканер использует специальные метки, наклеиваемые на поверхность объекта или размещаемые рядом с ним, для повышения точности отслеживания и улучшения качества финальной модели. Режим с маркерами особенно рекомендуется при сканировании объектов со сложной геометрией, однородной поверхностью или при работе в режиме максимальной детализации.

Цветное сканирование и передача текстур

CR-Scan Otter оснащен функцией захвата текстур и цвета, позволяющей создавать полноцветные 3D-модели с высокой достоверностью передачи оригинальных оттенков. Встроенная LED-подсветка усиливает насыщенность цветов, что особенно важно при сканировании в условиях недостаточного освещения. Благодаря этому даже в плохо освещенных помещениях сканер точно передает естественный цвет объекта без искажений и шумов.

Поддерживаемые форматы файлов включают .OBJ, .STL и .PLY — наиболее распространенные форматы для 3D-моделей. Формат .OBJ сохраняет информацию о цвете и текстуре, что позволяет использовать отсканированные модели в визуализации, дизайне и анимации. Форматы .STL и .PLY ориентированы на 3D-печать и инженерные задачи, где важна только геометрическая информация. Такое разнообразие форматов гарантирует совместимость с любым программным обеспечением.

Высокое разрешение камер 1920×1200 пикселей обеспечивает детальную передачу текстур поверхности, включая мелкие царапины, надписи, рисунки и другие особенности. Это особенно важно при сканировании объектов культурного наследия, археологических артефактов, произведений искусства и других предметов, где сохранение внешнего вида имеет первостепенное значение.

Эргономика и удобство управления

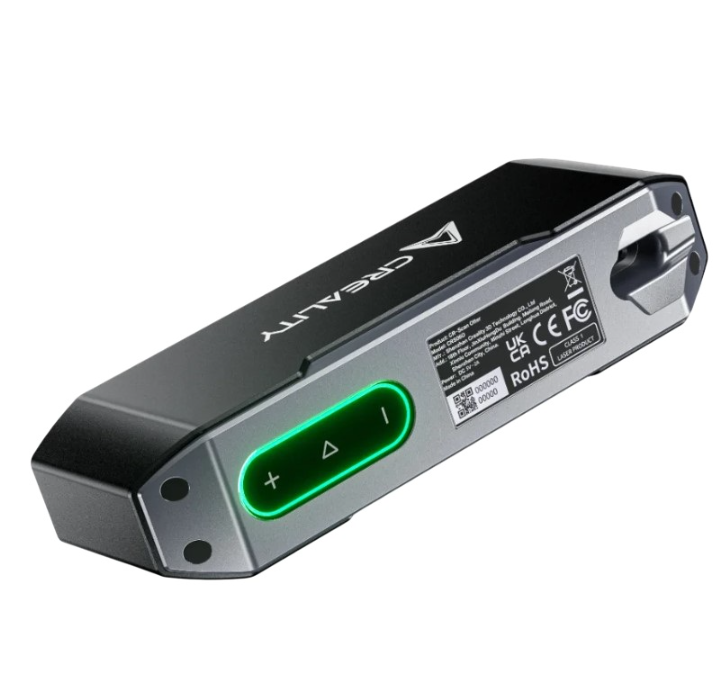

Корпус сканера имеет эргономичную форму, разработанную с учетом длительного использования без утомления. Вес устройства составляет всего 0.6 кг, что позволяет удерживать его в одной руке в течение продолжительного времени. Габаритные размеры 165×37×59 мм обеспечивают удобный хват и доступ ко всем органам управления, расположенным непосредственно на корпусе. Кнопки позволяют выполнять основные операции — запуск и остановку сканирования, переключение режимов, подтверждение действий — не отвлекаясь на управление с компьютера.

Световой индикатор на корпусе меняет цвет в зависимости от текущего статуса сканирования, позволяя визуально контролировать процесс на расстоянии. Звуковые сигналы дополняют визуальную индикацию, оповещая о начале, паузе или завершении сканирования, а также о возможных ошибках. Такая система обратной связи делает работу интуитивно понятной даже для начинающих пользователей, не имеющих опыта работы с 3D-сканерами.

Программное обеспечение и совместимость

Программное обеспечение поддерживает автоматическую обработку сканов, включая выравнивание, сшивку кадров, удаление шумов и заполнение небольших пропусков. Встроенные алгоритмы оптимизируют геометрию модели, делая ее готовой к 3D-печати или экспорту в CAD-системы без дополнительной ручной доработки. При необходимости пользователь может выполнить редактирование вручную, используя базовые инструменты программы.

Поддержка форматов .OBJ, .STL и .PLY обеспечивает совместимость с большинством популярных слайсеров, программ 3D-моделирования и систем автоматизированного проектирования. Отсканированные модели можно легко импортировать в Blender, ZBrush, Fusion 360, SolidWorks и другие профессиональные пакеты для дальнейшей обработки или интеграции в проекты. Совместимость с Windows и Mac OS гарантирует, что пользователи обеих платформ смогут полноценно использовать все возможности сканера.
